Fablab Tainan 雷射切割機操作說明書

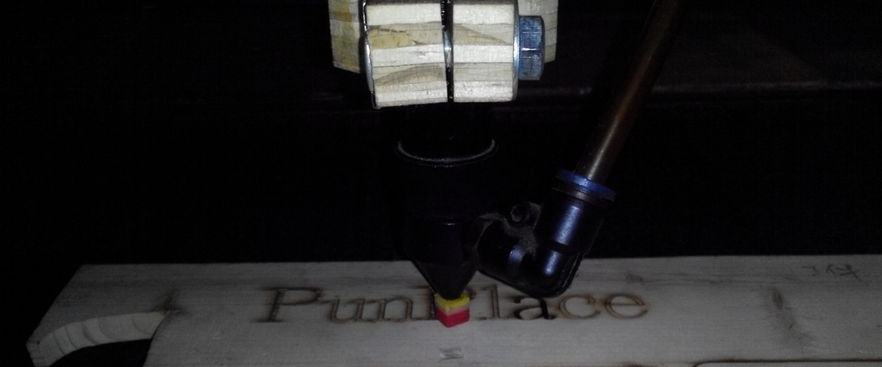

雷射切割原理

雷射切割是一種以雷射光束作為工具的熱加工過程。

雷射切割機台簡介

CO2 雷射(無法處理金屬)

額定功率90W
加工範圍：40cmX60cm
厚度範圍：1.5cm(密集板)
加工方式：切割、雕刻
支援檔案：.dxf檔～Drawing Interchange Format圖形交換格式
只支援線條的圖檔，圖片會讀不出來
只能加工木頭和厚紙板，因為加工壓克力和皮革會有臭味

1.工作前注意事項

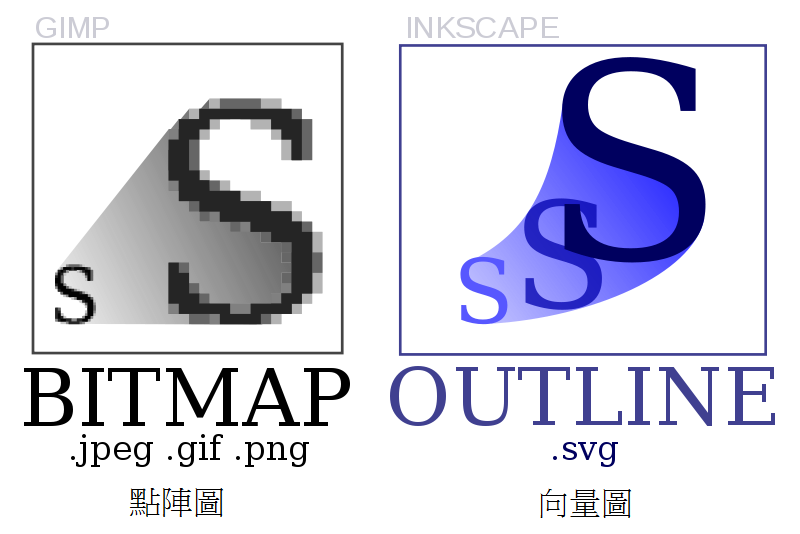

a.圖檔須知: 點陣圖和向量圖的不同，點陣圖只限雕刻，向量則可以切割和雕刻點陣圖 : .jpeg_針對相片影像廣泛使用的一種失真壓縮標準方法。 .gif以8位元色（即256種顏色）重現真彩色的圖像。 *.png是一種無失真壓縮的點陣圖圖形格式，支援索引、灰度、RGB三種顏色方案。向量圖: .svg_圖檔可讀，易於修改和編輯，屬向量圖形的一種圖形格式。 .ai是Adobe系統基於向量的圖形製作軟體。 *.dxf屬於線條檔，用於AutoCAD與其它軟體之間進行CAD數據交換的CAD數據文件格式。 b.材料取得:

大量:棧板行、木料行(例如:高豐木業)

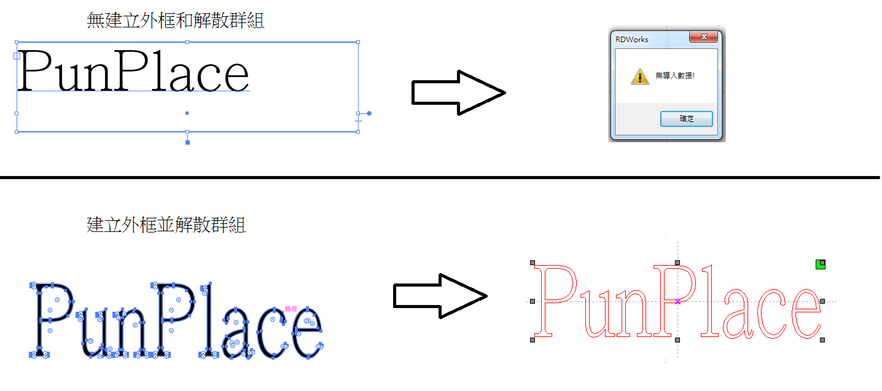

小量:朵拉手藝材料店、大漢美術用品店...等等 c.圖檔注意事項：建議使用Adobe Illustrator format~.ai (建議降至cs3) Color mode：RGB Desired line type for cutting：0.01 pt Color of Cutting line：R255 / G0 / B0 Color of Surface for engraving：R0 / G255 / B0 如混合切割與雷雕，請將檔案分層 請將所有文字轉外框 雷切圖檔必須轉為 8-bit灰階影像 d.使用者需自備欲切割或雕刻之材料，並且與管理人員確認材料是否適合雷切。 可切割之材料：密集板、天然皮革。 密集板目前可切割之最大厚度為：6mm。 最大可切割面積為：40cmX60cm。 *下列材質不適合雷切，請勿使用：Rubber合成橡膠、Sponge海綿、ABS樹脂、PVC聚氯乙烯、PC聚碳酸脂、PS聚苯乙烯、PET 聚對苯二甲酸乙二酯、人造皮革。 e.需確認抽風器材是否正常運作。 i.四樓抽風機 ii.吹氣馬達 iii.一樓抽風機
雷射切割建議參數

材質/厚度	切割功率/切割速度	雕刻功率/雕刻速度
MDF木板	60/30	30/120
夾板一分板
夾板二分板
夾板三分板
木心板五分板
木心板六分板
木心板八分板
松木	60/20	30/300
厚紙板

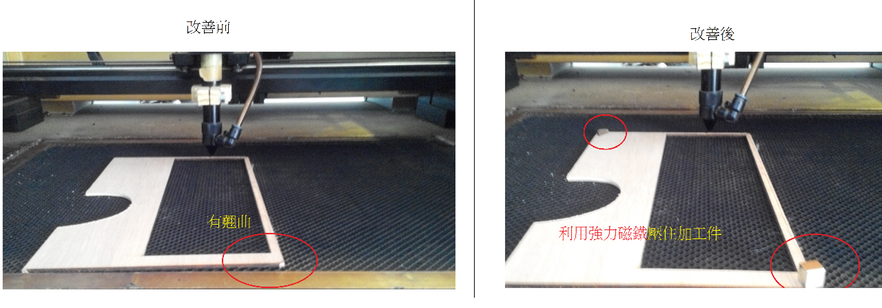

~木板當時候的狀況也會產生誤差喔!(潮濕、破損)

2.工作中操作流程

向工作人員領取雷射切割機鑰匙。ＲＤｗｏｒｋ控制軟體介面說明載入圖檔改圖層修參數下載

3.控制軟體操作說明

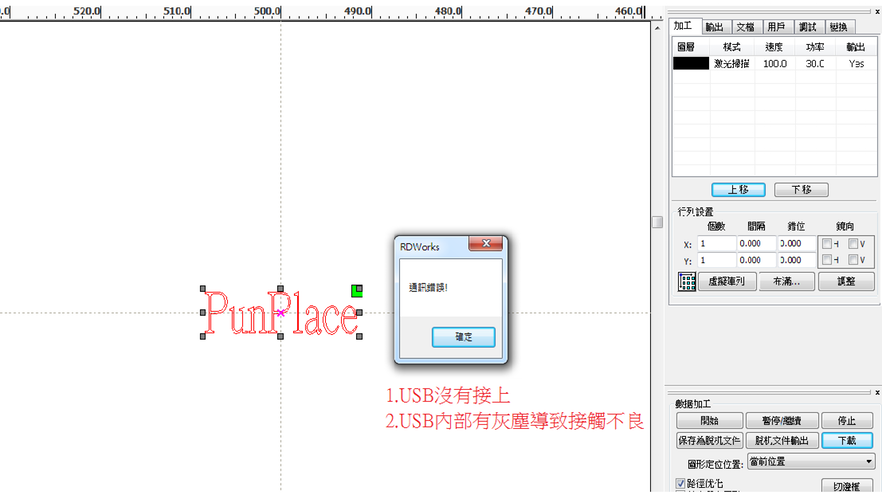

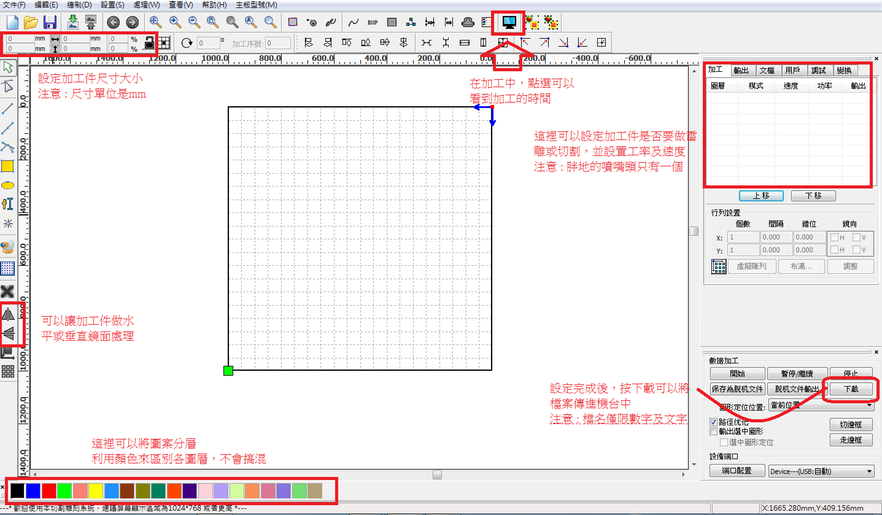

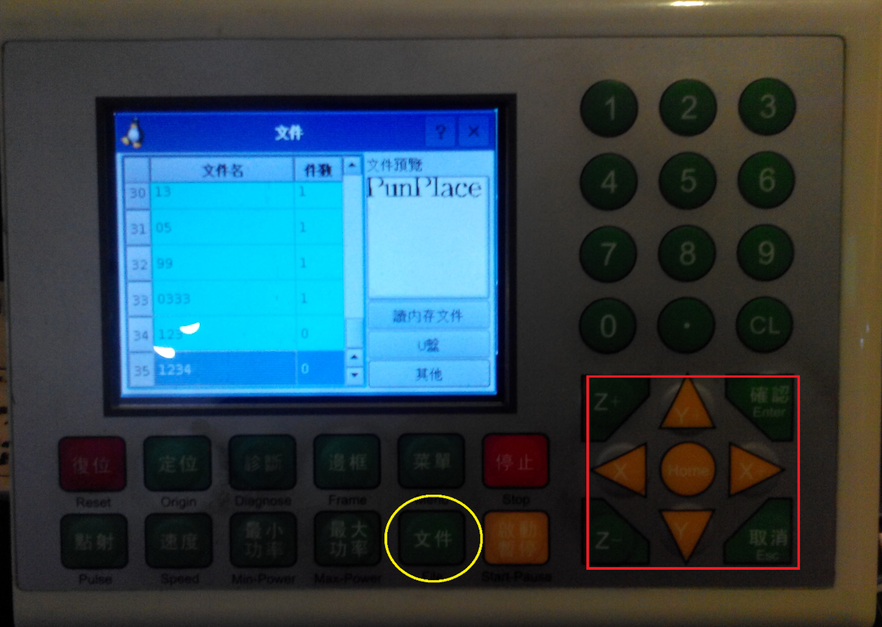

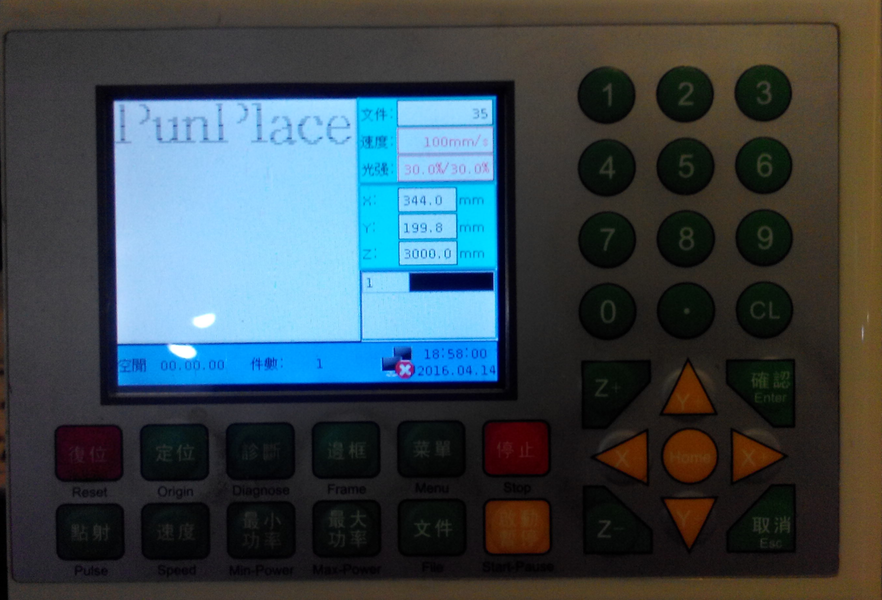

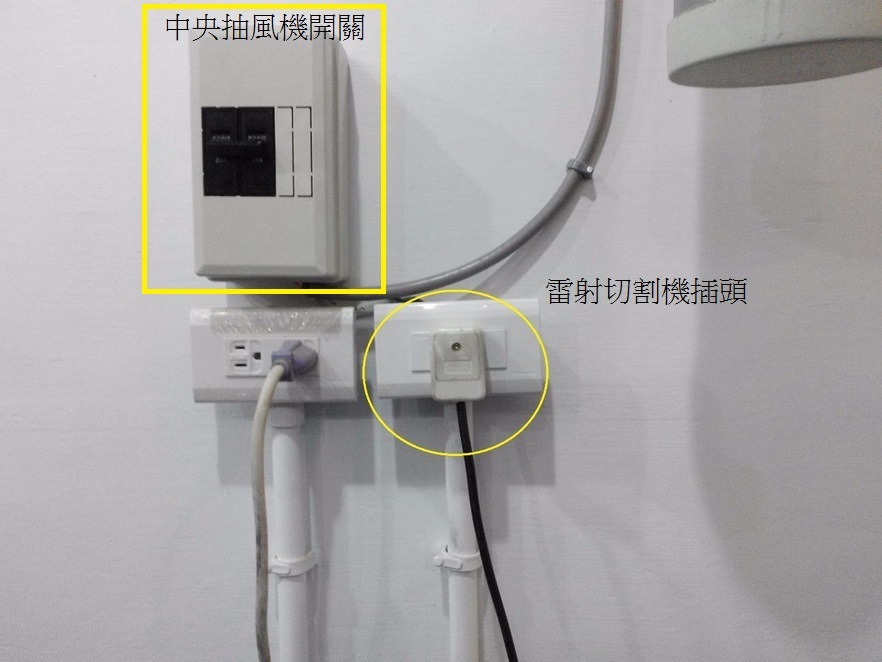

開啟桌面中的雷射切割程式(LaserWork V5)，下圖為程式介面。 ☆注意 : 使用AI檔用於雷射加工者，請點選"導入"匯入圖形，"新建"無法開啟檔案。 b . 將檔案放入LaserWork V5程式中。 c .如何設定圖層按住滑鼠左鍵圈出所想要做圖層的部分之後點選左下角的其中一個顏色來做為圖層的顏色來區別，在右上角就會多出一個圖層的顏色，就可以開始設定了 c. 點選右上角的加工模式，確認相關參數，選擇是否要雷雕還是切割，並設定功率和速度。雷雕=激光掃描 : (功率30，速度100) 切割=激光切割 : (功率60，速度30) e.下載圖檔，並傳入機檯請參考4_b1. 4.機台操作使用說明插上電源。 b.插上鑰匙並向左轉開。 b1.回到電腦前點選右下角下載的按鍵，並設定圖檔名稱(名稱只限數字和英文) PS.下載僅限於雷切機台開電的狀態才能傳送檔案 c.點選文件的按鈕，並使用右側上下的按鈕找到剛剛傳入的圖檔名稱。
